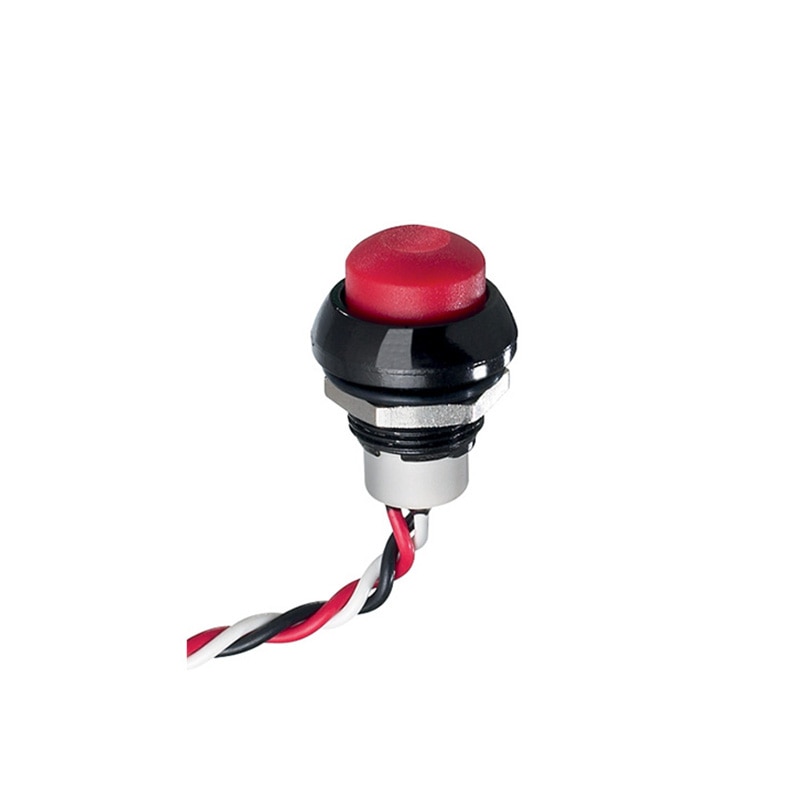

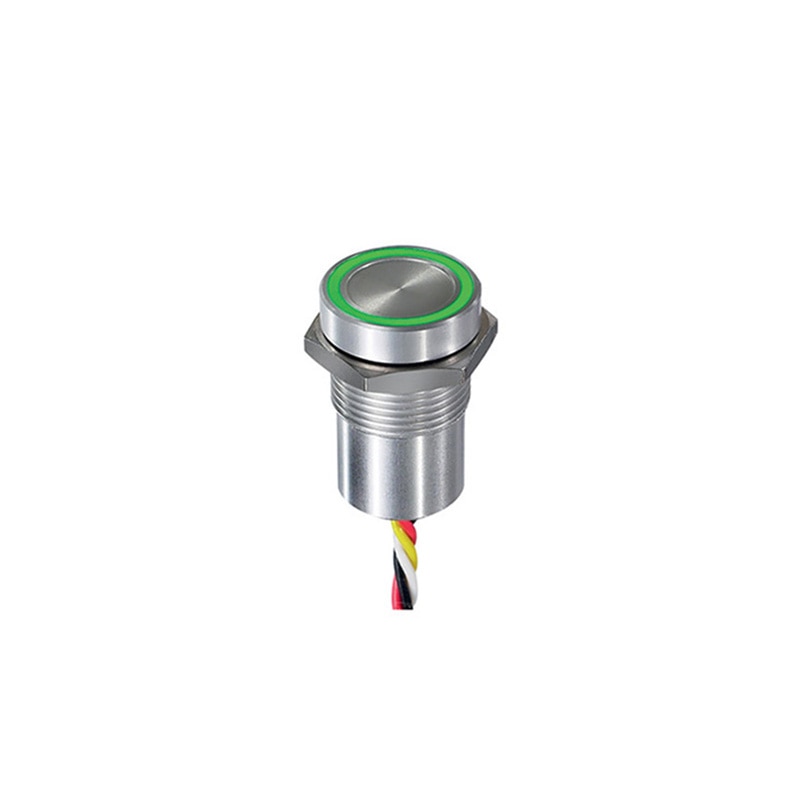

Dieser untypische Anschluss kann einige Erklärungen erfordern, um ihn völlig sicher auszuführen. Bei APEM ist die CG-Serie ein kapazitiver Schalter, die CP-Serie ein Piezoschalter und die IHS-Serie ein Drückerschalter. Aber alle diese drei Serien haben einen Ausgang, der auf NPN-Transistoren basiert.

Wenn ein Ausgang auf NPN-Transistoren basiert, bedeutet dies, dass die Last zwischen dem Ausgang und der positiven Einspeiseklemme angeschlossen werden muss.In der Praxis entspricht der Ausgang dieser Schalter der Plusklemme der Standardeinspeisung und wird mit der Masse verbunden (Minusklemme), wenn der Schalter aktiviert wird.Diese Art von Schalter unterscheidet sich daher von einem mechanischen Schalter, der oft so angeschlossen wird, dass er bei Aktivierung die Plusklemme freigibt.Die Zuordnung der Drähte/Ausgänge entnehmen Sie bitte immer der technischen Broschüre der Serie.
